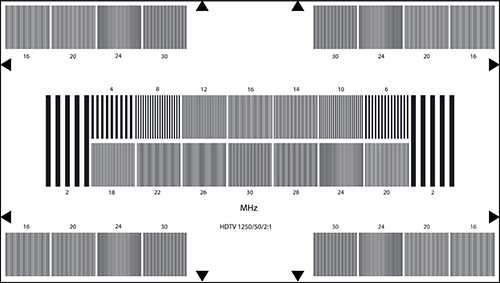

HDTV分辨率測試卡TE225設計用于測量和描述電子HDTV攝像機的頻率響應。測試卡由32個多波束場組成，分布在16：9圖像區域。這些場在水平和垂直方向上排列，以便測量兩個方向上的分辨率。所有頻率場都用數字指定，給出相應的頻率（MHz）。頻率根據1080 / 50i系統計算。
中間的兩行是特意安排的，最高分辨率在測試卡的中間。上排在中間具有從4MHz到16MHz的頻率。下排具有從18到30MHz的頻率，在行的中間具有30MHz的場。頻率以2MHz的步幅增加。在左右兩端安排2MHz的突發頻率。這些突發頻率作為參考頻率。
